環保實驗室超純水氮封裝置設計方案

環保實驗室超純水氮封裝置設計方案

在現代工業生產和實驗室應用中，水的純凈度直接影響著產品質量和實驗結果的準確性。超純水作為一種高純度的水源，廣泛應用于半導體制造、電子行業、制藥、科研等領域。為了確保超純水的穩定供應和純度，氮封水箱成為一種重要的存儲設備。本文將探討浙江地區使用的超純水氮封水箱，介紹其基本原理、設計特點以及應用中的注意事項，以幫助相關行業從業者了解和選擇合適的水箱設備。

一、環保實驗室超純水氮封裝置設計方案超純水氮封水箱的基本原理

超純水氮封水箱的核心作用是確保存儲的超純水在長時間內不被污染，同時避免水質的變化影響后續使用。其主要原理包括以下幾個方面：

1.氮?dú)夥忾]：在水箱內部，利用高純度氮?dú)鈱?duì)水面進行封閉，形成一個氮?dú)鈱?。由于氮?dú)庠诳諝庵械谋壤^高，且純度高，能夠有效防止空氣中的氧氣和二氧化碳與超純水接觸，減少氧化反應和二氧化碳溶解帶來的水質變化。

2.氣體置換：在水箱充裝超純水之前，先用氮?dú)鈱?duì)內部空間進行置換，排除空氣中的雜質，從而保障水質的純凈。

3.橡膠密封和閥門設計：為了確保氮?dú)獠恍孤叮渑鋫涓哔|(zhì)量的密封材料和閥門，保證封閉系統的密封性。

4.控制系統：一些的氮封水箱配備壓力監控和自動調節系統，確保氮?dú)鈮毫Ψ€(wěn)定，減少氮?dú)獾南?，延長設備的使用壽命。

二、環保實驗室超純水氮封裝置設計方案超純水氮封水箱的設計特點

浙江作為我國重要的工業和科技發展地區，超純水氮封水箱的設計在滿足基本功能的基礎上，還體現出一些地域和行業的特點：

1.材料選擇：多采用不銹鋼材料，具有良好的耐腐蝕性和耐高溫性能，確保在長期使用過程中不易變形或生銹，保持水質純凈。

2.內部結構：內壁光滑，避免死角和污染積聚，便于清洗和維護。部分產品引入了自動清洗系統，減少人工清潔的頻率。

3.氮?dú)夤?yīng)系統：配備高純氮?dú)獍l(fā)生器或連接專業的氮?dú)夤?yīng)系統，確保氮?dú)庠捶€(wěn)定且純度符合行業標準。

4.控制與監測：引入數字化控制面板，實現壓力、溫度和氮?dú)饬髁康膶?shí)時監控，方便操作人員進行調節，提高運行效率。

5.結構緊湊：考慮到生產場地的限制，設計緊湊，便于安裝和維護，同時保證安全性。

6.適應性強：能夠根據不同用戶的需求，定制容量和配置，從幾十升到幾百升不等，滿足不同規模的應用需求。

環保實驗室超純水氮封裝置設計方案結構與原理

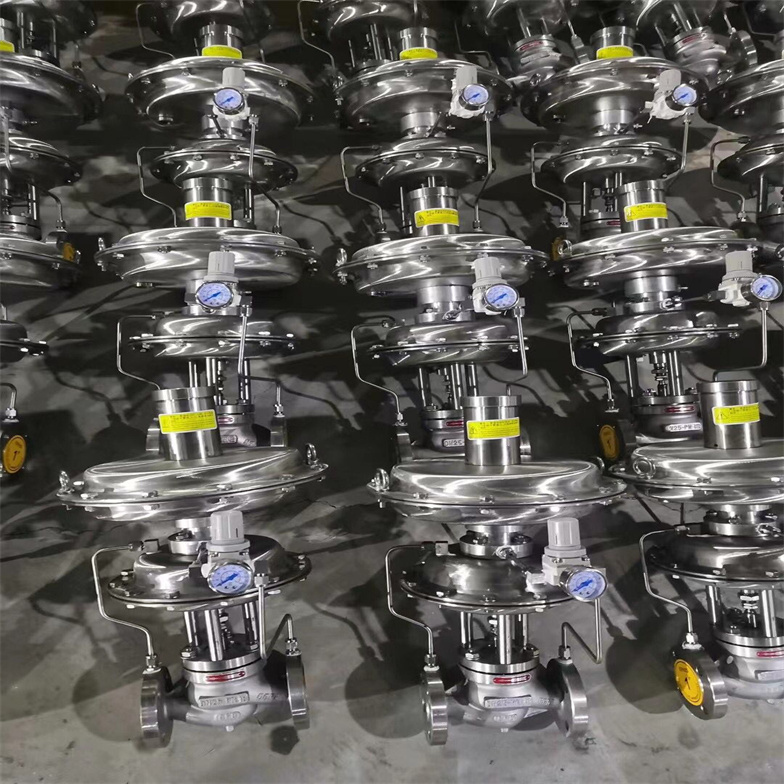

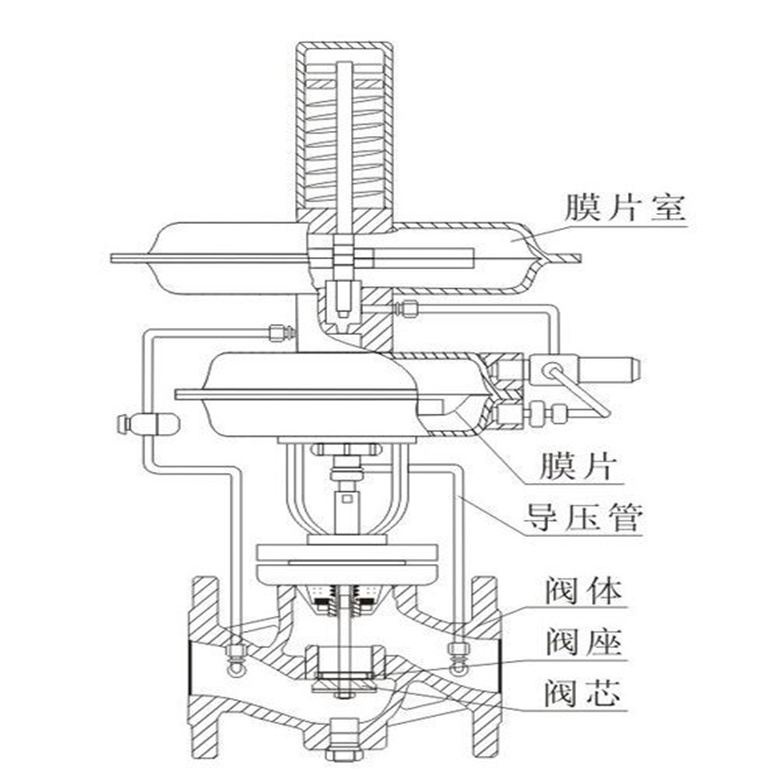

ZZYVP型指揮器操作自力式壓力調節閥是由指揮器、調節閥、執行機構和閥后接管四部分組成。（見圖一）

工作原理：介質以所示箭頭方向進入閥體，一路經過濾減壓器減壓后的壓力被引入指揮器；另一路通過閥芯、閥座，節流后的壓力流向閥后，并通過導壓管引入指揮器執行機構。當閥后壓力高于設定壓力時，其壓力作用在指揮器薄膜有效面上產生一個推力帶動指揮器閥芯關閉，切斷引入主閥執行機構膜室中的壓力，使主閥閥芯關閉，閥后壓力隨之降低。當閥后壓力低于設定值時，由于指揮器主彈簧的反作用力打開指揮器閥芯，閥前壓力又被引入主閥執行機構膜室產生推力，使主閥閥芯打開，閥后壓力隨之升高。如此往復，保持閥后壓力為設定值。

氮封水箱一般多用于電子級超純水系統中，一般用在混床或者EDI電去離子設備后。，空氣中含有的二氧化碳、細菌、塵埃等雜質，而超純水為純的溶劑，對這些雜質的溶解能力很強，因此超純水極易被這些雜質所污染，故一旦超純水與空氣接觸，就會使其電阻率迅速下降，實踐證明15MΩ.cm以上的超純水暴露在空氣中1分鐘后，水質就會下降到3-4MΩ.cm，3分鐘以后就會下降到2MΩ.cm左右，因此必須減少超純水與空氣接觸的機會，而防止超純水容器被空氣污染見的方法即充氮法，在水箱水面上充入氮?dú)馐瓜鋬?nèi)維當?shù)恼龎毫?，阻止大氣與箱內水面接觸。

氮封水箱的工作原理：氮封水箱是用來儲存超純水（電阻率大于18MΩ.cm）為了不讓水箱內的超純水二次污染，必須將水與空氣隔開，因此給箱內注入氮?dú)猓獨庠黾优c排放靠箱內壓力來自動控制，因此需配有氮封裝置。

1、氮封水箱內膽采用衛生級樹脂加工而成

2、外部采用樹脂+玻璃纖維纏繞增強

3、玻璃鋼水箱具有強度高、質量輕、耐酸堿、抗氧化等特點。

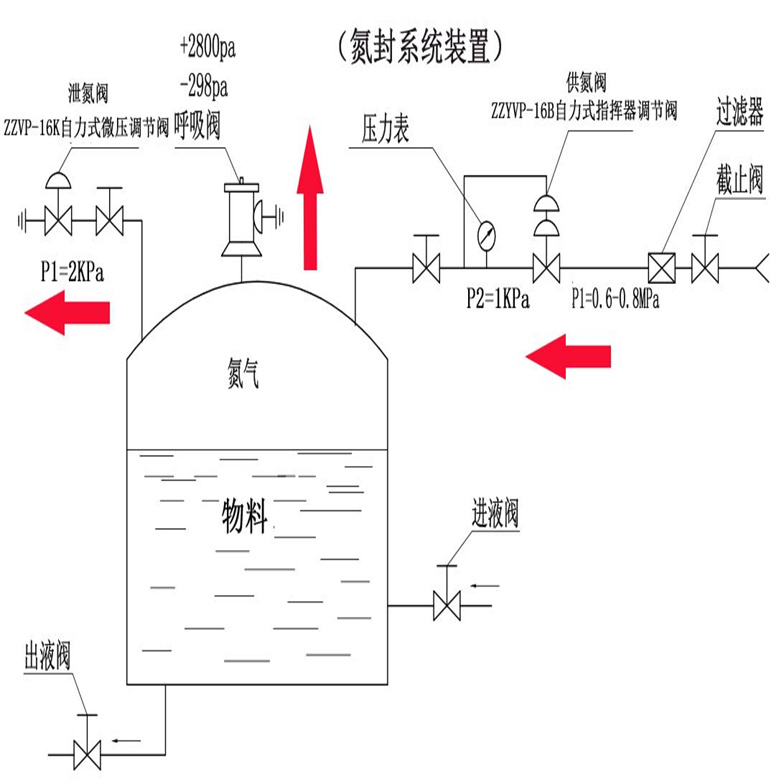

氮封裝置由供氮閥、泄氮閥、 呼吸閥 組成，供氮閥由指揮器和主閥兩部分組成；泄氮閥由內反饋的壓開型微壓調節閥組成，氮?dú)鈮毫σ话阍O(shè)為100mmH2O，

通過氮封裝置精確控制。當儲罐進液閥開啟，向罐內添加物料時，液面上升，氣相部分容積減小，壓力升高，當罐內壓力升至高于泄氮閥壓力設定值時，泄氮閥打開，向外界釋放氮?dú)?，使罐?nèi)壓力下降，降至泄氮閥壓力設定點時，自動關閉。

      當儲罐出液閥開啟，用戶放料時，液面下降，氣相部分容積增大，罐內壓力降低，供氮閥開啟，向儲罐內注入氮?dú)?，使罐?nèi)壓力上升，升至供氮閥壓力設定點，自動關閉。

三、環保實驗室超純水氮封裝置設計方案主要參數、性能指標與材料

1、主要參數及主要性能指標見表一                                        表一

2、環保實驗室超純水氮封裝置設計方案壓力調節范圍見表二                                                   表二

3、環保實驗室超純水氮封裝置設計方案主要零件材料見表三                                                   表三

4、環保實驗室超純水氮封裝置設計方案外形尺寸見表四、圖二                                    表四   單位：mm

注： 1）標準法蘭連接形式PN16為凸面，連接尺寸鑄鐵法蘭按GB4216.5-84，鑄鋼法蘭按GB9113-2000、JB/T-94，閥體法蘭及法蘭端面距也可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。

    2）接管根據用戶需要配置

5、環保實驗室超純水氮封裝置設計方案產品重量見表五                                           表五   單位：Kg

四、環保實驗室超純水氮封裝置設計方案安裝、維護與調試

1、安裝（見圖三）

（1） 檢查整機零件是否缺損與松動，對使用有害人體健康的介質，必須進行強度、密封、泄漏與精度測試。

（2） 在安裝前，對管道進行清洗（否則由于焊渣等管道垃圾，損壞閥芯密封面，導致閥門不能正常工作），閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。

（3） 安裝場地應考慮到人員與設備的安全，即便于操作，又有利于拆裝與維修。

（4） 閥門應正立垂直安裝在水平管道上，導壓管必須安裝在距離閥出口至少六倍于公稱通徑的閥后管道上。閥自重較大與有振動的場合，要用支撐架，盡量避免水平安裝。

（5） 介質流動方向應與閥體上的箭頭指向一致。因微壓閥屬于精密儀表，其中指揮器膜片直接承受介質壓力，若閥門反裝或管道有反沖壓力，則指揮器膜片由于受壓過高導致膜片損壞，閥門不能工作。閥門應在環境溫度-25～+55℃場所使用。

（6） 為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥（見圖三）。

三、應用中的注意事項和維護建議

正確使用和維護超純水氮封水箱，是保證水質穩定和設備壽命的重要保障。以下是一些實用的建議：

1.定期檢測水質：即使在封閉狀態下，水質仍可能受到微量污染。應定期檢測水中的離子濃度、微生物和有機物含量，確保符合使用要求。

2.維護氮?dú)庀到y(tǒng)：保持氮?dú)庠吹那鍧嵟c穩定，定期檢查氮?dú)鈮毫?，避免因壓力不足而?dǎo)致封閉失效。

3.監控壓力變化：壓力過高或過低都可能影響封閉效果，應及時調節，并確保壓力在設計范圍內。

4.清洗內部結構：根據使用頻率和水質變化，定期對水箱進行清洗，防止沉積物和微生物滋生。清洗過程中應使用純水，避免二次污染。

5.防止泄漏：檢查密封圈、閥門和連接管道，確保沒有泄漏現象。泄漏不僅影響封閉效果，還可能引入空氣污染。

6.溫度控制：保持水箱運行環境的溫度穩定，避免溫度變化引起的水質波動。

7.操作規范：操作人員應熟悉設備操作流程，避免因操作不當造成設備損壞或水質污染。

四、超純水氮封水箱的市場發展趨勢

隨著工業自動化和科研水平的不斷提高，超純水的需求逐年增長，尤其是在半導體、電子制造、制藥等行業。浙江地區作為制造業的重要基地，對高品質水源的要求日益增強。超純水氮封水箱在保障水質方面發揮著重要作用。

未來，隨著技術的不斷進步，氮封水箱將朝著智能化、模塊化方向發展。通過引入物聯網技術，實現遠程監控和自動調節，將大大提升設備的穩定性和操作便利性。環保節能也成為設計的重要指標，比如采用低能耗的氮?dú)獍l(fā)生器、優化密封結構以減少氮?dú)庀摹?/p>

行業對水箱的個性化定制需求不斷增加，廠家也在不斷提升產品的多樣性和適應性，滿足不同客戶的具體應用場景。

五、環保實驗室超純水氮封裝置設計方案總結

超純水氮封水箱在保障超純水質量方面起到了關鍵作用。浙江地區的企業和科研機構在選擇和使用這類設備時，應關注其材料質量、結構設計、控制系統以及維護方案。通過科學合理的管理，可以確保超純水穩定供應，為工業生產和科研實驗提供有力保障。未來，隨著技術的持續發展，氮封水箱將更加智能化、綠色化，為行業的持續發展提供支持。

1、 維護：

（1） 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，在選用相應的清洗辦法。

（2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。

（3） 閥芯、閥座：二密封面有較小的銹斑與磨損，可用機械加工的方法進行修理，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4） 閥桿：表面損壞，必須換新。

（5） 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（6） 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。膜片必須檢查是否有預示將來可能發生裂紋、老化與腐蝕等痕跡，根據檢驗結果，決定是否更換，但膜片使用期一般最多2～3年。

（7） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可更準確地調整填料壓緊力與閥芯關閉位置。

2、 調試

所需要壓力值是通過對指揮器頂部的調節螺母的操作而得到調整，打開頂部的防塵蓋，用扳手調整調節螺母。順時針方向旋轉使壓力增大，逆時針旋轉則壓力減小。安裝在壓力調節閥后的壓力表，可使工作人員借以觀察調整后的壓力給定值。

五、環保實驗室超純水氮封裝置設計方案型號編制說明

整機作用方式：B 閥后式

公稱壓力：16（1.6MPa）

 閥結構形式補充：P  單座

指揮器操作型自力式壓力調節閥

六、環保實驗室超純水氮封裝置設計方案訂貨須知

訂貨時請注明下列內容

1）閥門型號

2）通徑×閥座尺寸Kv值

3）閥體壓力及連接形式

4）閥體和閥內組件的材料

5）閥特性及閥芯的形式

6）上閥蓋形式

7）執行機構形式，是否帶手輪機構及供氣壓力

8）正/反作用（氣關式或氣開式）

9） 附件（帶過濾器減壓閥等）

10）特殊要求（禁水處理，禁銅等）

11）介質名稱

12）正常流量及流量

13）介質壓力，閥全開和全閉時閥進口和出口壓力

14）介質溫度和比重

15）介質粘度，是否含有
